ひでとさん作：丸 （外部変形プログラム　VB 6）

• 適当なフォルダーの中に丸.batと丸.exeを一緒に入れてご使用ください。

• 初めて起動するとき、少々時間がかかります。これは初回のみの設定です。

• これにより、丸.dat　と　Measure.dat　の二つのファイルが作られます。

• それぞれ、丸.bat と　Jw_Win.Jwf　のディレクトリが記入されています。

実際の入力画面

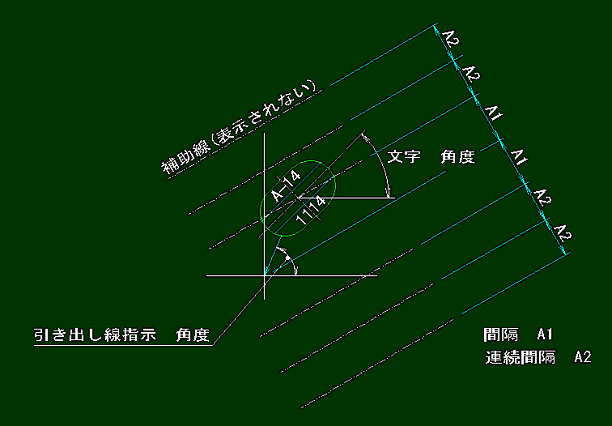

• 「補助線使用」にすると、「補助線指示」、「引き出し線指示」、「中心指示」に従って丸の位置が調整されます。

• 単位は全てmm単位、スケールは1/1です。図面のスケールには影響されません。

• 書き込みレイヤグループの「レイヤ」に記入されたレイヤに書き込まれます。

• 記入する文字の右を「増加」にすると、次回起動時に、後ろの数字が加算されます。

• A-14ならば、次回はA-15。

• 14-Aならば、次回も 14-A。

• 1114ならば、次回は 1115。

• Testは、次回Testとなります。

• 指示点x、y、補助線番号も変更できます。

実際に描いたのが下図となります。後は適当に試してください。

• ソースファイルがありますので、VBをお持ちの方は変更等、ご自由にお願いします。

• なにぶん素人が、独学で書いたものですので、難しい事は一切解りません。

• できれば、皆様にアドバイスいただければと思います。

• 外変は自分で作って初めてその機能が利用できるかと思います。

• また、試行錯誤で作るのも楽しいものです。

• JWが他のCAD(独自のマクロを利用する方法)に比べて、遥かに自由なものであることに、陰ながら作者の方々に感謝しています。
